Сложные разрезы

Страница 3

На рис. 26 . 29 показаны ошибки, наиболее часто встречающиеся в работах-учащихся. Следует заметить, что иллюстрации, показывающие неверное выполнение, изображений, надо обязательно перечеркивать красным карандашом на учебной таблицей цветным мелом на классной доске, сопровождая надписью «неверно». Приведенный методический прием предупреждает появление многих ошибок. К разбору типичных ошибок необходимо привлечь как можно больше учеников. Укажем некоторые причины возникновения ошибок.

Рис.27.Верно и неверно построенные разрезы

На рис. 26, а допущена ошибка. Такое изображение возникает, когда ученик хорошо усвоил первую часть определения (что такое разрез), но не понял второй его части. Здесь зрительный образ разреза оказался расплывчатым: в нем не расчленены те части контура, которые образуются сечением, и те, которые лежат за секущей плоскостью. Чтобы подобных ошибок было меньше в графических работах учащихся, надо в педагогическом процессе создать условия, обеспечивающие дифференцировку частей контура.

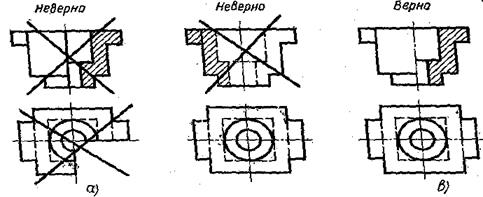

Очень часто учащиеся границы фигуры сечения обозначают штриховой линией (рис. 27, а и б). Обычно эти ошибки возникают тогда, когда знания учащихся о типах линий оказываются односторонними.

Рис.28 Верно и неверно построенные разрезы

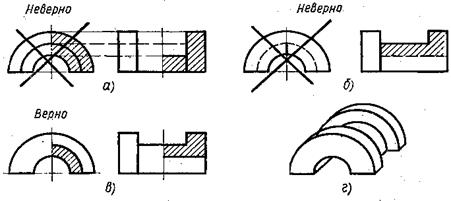

На рис. 28 допущена грубая ошибка. Чаще всего она возникает из-за неверного ориентирования учащихся на вырез одной части детали. Вполне естественно, что у учащихся в это время возникает образ детали с действительно вырезанной четвертой частью.

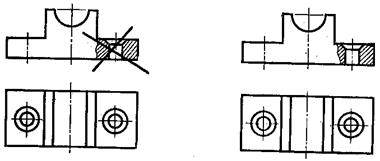

Выполняя изображения деталей с местными разрезами, школьники очень часто проводят линию обрыва, совпадающую с линией видимого контура (рис.29).

Рис.29.Верно и неверно построенные разрезы
